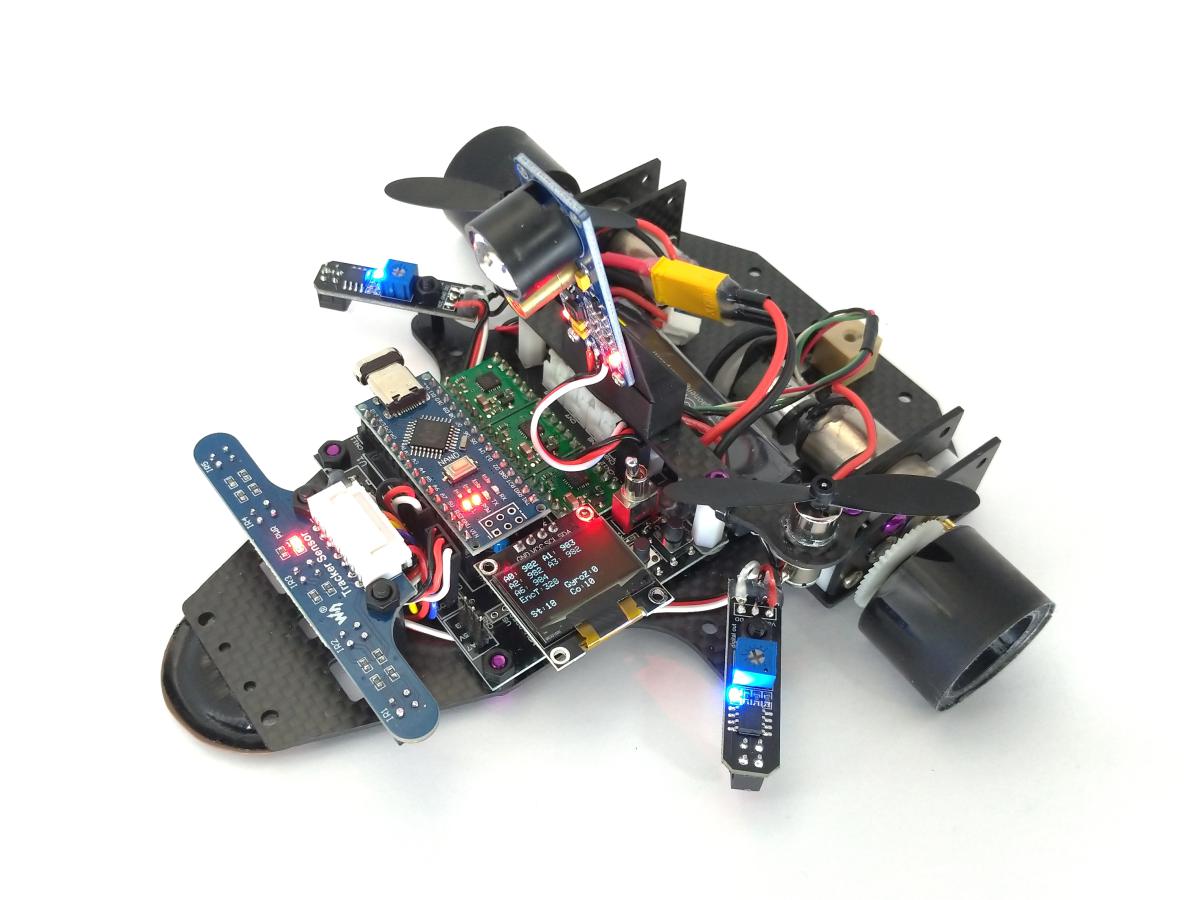

| ロボトレース競技 Robotrace GodSpeed (GodSpeed) 黒川 旭 極東技術結社 鎌倉支部 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
AVR系 / Atmel ATmega328P 16[MHz] /32 [kB] / 2 [kB] / 2 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 2 [セルor本]/ 7.4[V]/ 350[mAh]/ FULLY MAX モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
DCモータ 2 [個] N20 モータドライバIC：ROHM社製、BD65496MUV |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ:7 [個] / ITR20001 / ラインセンサ（反射光量をAD変換） ラインセンサ（反射光量を２値化変換） / ジャイロセンサ:1 [個] / MTU6050 / デジタル値出力型 / エンコーダ:1 [個] / REL18-100AN / 光学式 / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
170x170x54 [mm] 460[g] |
| 動輪 補助輪 |
2輪／直径34mm 幅7mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | 2[m/s]/ 2 [m/s/s]/ 1[m/s] |
| 開発環境 |
ArduinoIDE
CAD:Fusion360, PCBE, BSch, 頭脳RAPID |
| アルゴリズム | トレース コース記憶あり |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 5日 ／自身で設計したオリジナル 電気系 30日 ／プリント基板（自分で設計） ソフト 10日 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | 3年前から細々と開発を進めているライントレーサロボットキットです。 ロボテナショップで年内販売開始予定です。 |
