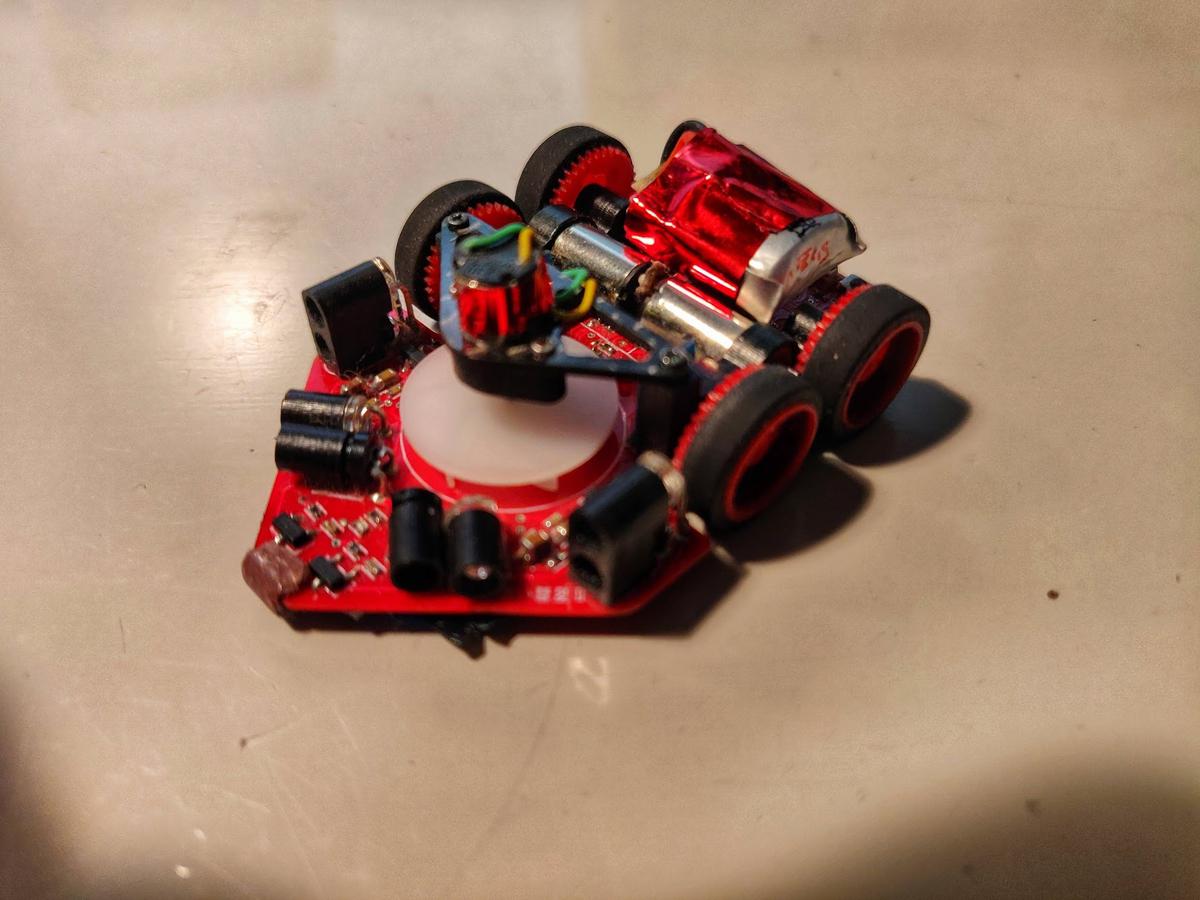

| マイクロマウス競技ファイナル Micromouse Final 赤い彗星2.1 (RedComet2.1) 宇都宮 正和 D-The-Star |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
RX系 / Renesas R5F5631MCDFL 100[MHz] /256 [kB] / 64 [kB] / 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 1 [セルor本]/ 3.7[V]/ 100[mAh]/ 不明 モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
DCモータ 2 [個] 不明 モータドライバIC：DRV8835:TI |
| 走行用以外のモータ |
吸引 : DCモータ 1 [個] / 不明 その他２無し |
| センサ | 赤外線センサ:4 [個] / LTR4206:Lite On / 距離センサ（反射光量をAD変換） / ジャイロセンサ:1 [個] / MPU6000:TDK / デジタル値出力型 / エンコーダ:2 [個] / AS5055:ams / 磁気式 / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
59x38x24 [mm] 15.1[g] |
| 動輪 補助輪 |
4輪／直径13.2mm 幅3.5mm 補助輪なし |
| ロボット構造 | 左右（４輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | 5[m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
GCC + e2 Studio
CAD:機械：Fusion360 基板：Quadcept |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1か月 ／自身で設計したオリジナル 電気系 1か月 ／プリント基板（自分で設計） ソフト 5か月 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | 普通の変則4輪+吸引機構を備えたマウスです。19年度からの改良点は ・クラシックと共通のファンの効率化による消費電力削減 ・スカート素材の変更による摩擦低減 ・ソフトの細かいアップデート となります。 |
