| マイクロマウス競技ファイナル Micromouse Final Entrance (Entrance) 木村 威 早稲田大学 WMMC |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
RX系 / Renesas RX631 96[MHz] /256 [kB] / 64 [kB] / 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 1 [セルor本]/ 3.7[V]/ 50[mAh]/ indoor airplane world モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
DCモータ 2 [個] DIDEL MK06-4.5 モータドライバIC：TC78H660FTG |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ:4 [個] / OSI5FU3A11C+LTR-209 / 距離センサ（反射光量をAD変換） / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
66x39x13 [mm] 10.2[g] |
| 動輪 補助輪 |
2輪／直径13mm 幅3mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
Renesas開発ソフト
CAD:KiCad, Autodesk Inventor |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1ヶ月 ／自身で設計したオリジナル 電気系 1ヶ月 ／プリント基板（自分で設計） ソフト 1ヶ月 ／自身で作ったオリジナルプログラム |

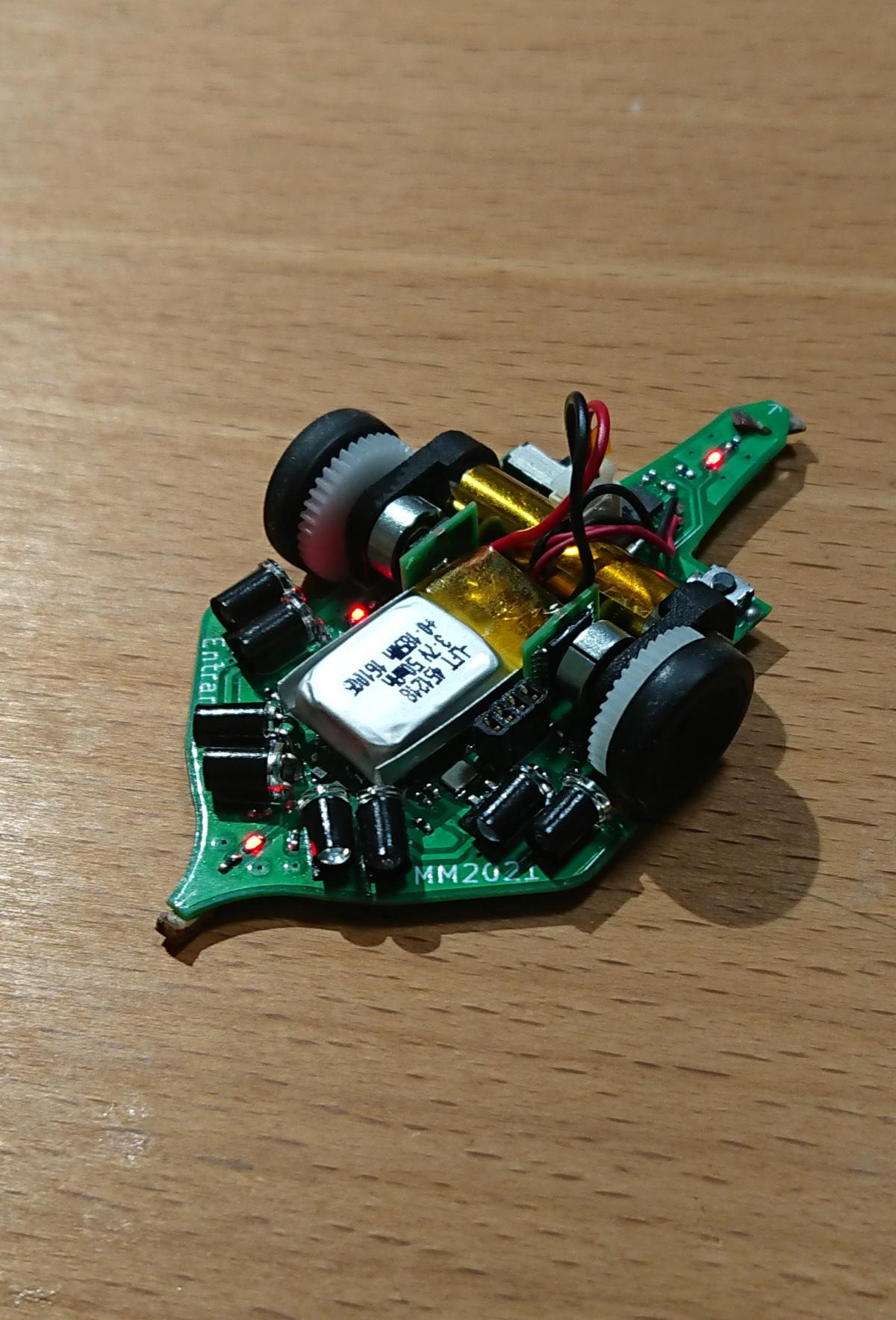

| ロボットＰＲ | シンプルな2輪タイプのマシンです。主に低重心、低慣性モーメント、適度の軽量化を意識して設計しました。堅実な走りを目標としています。 ロボット解説URL : purinrobodiary.blogspot.com |
