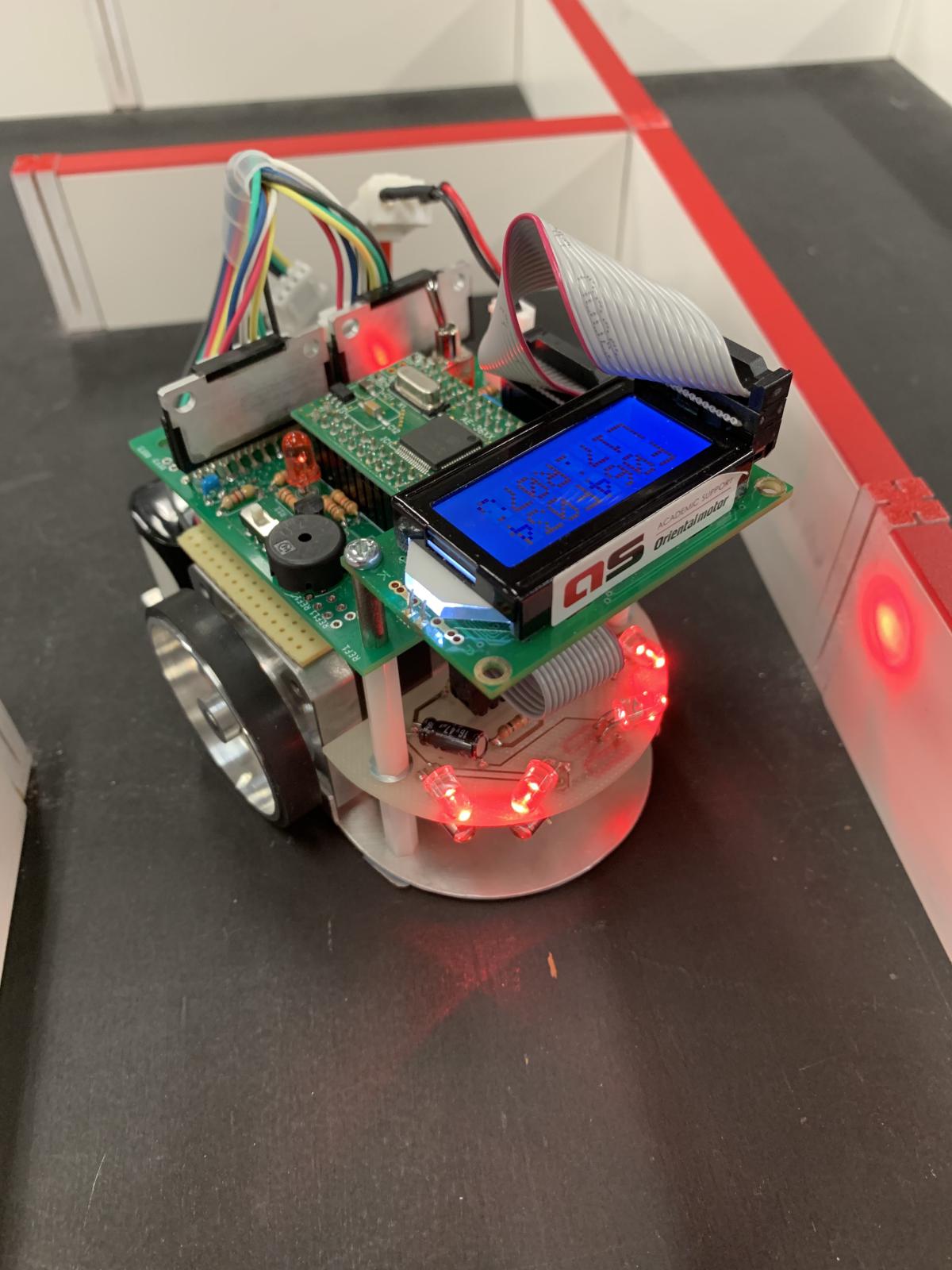

| クラシックマウス競技 Classic mouse 仙人掌2 (sabotenn2) 武田 聖矢 大阪電気通信大学 自由工房 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
H8系 / Renesas H8 3696F 20[MHz] /32 [kB] / 2 [kB] / 0 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo/ 3 [セルor本]/ 11.1[V]/ 850[mAh]/ VCANZ モータ系： ＣＰＵ関係と共用 |
| 走行用モータ |
ステッピングモータ 2 [個] オリエンタルモータ PKE243A-L モータドライバIC：サンケン SLA7078 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ:4 [個] / コーデンシ ST-1KL3A / 距離センサ（反射光量をAD変換） / |
| サイズ 長さx幅x高さ[mm] 重量[g] |
120x90x95 [mm] 710[g] |
| 動輪 補助輪 |
2輪／直径48mm 幅9mm 補助輪なし |
| ロボット構造 | 左右（２輪）速度差方式 |
| 直進最高速度／加速度／旋回時速度 | [m/s]/ [m/s/s]/ [m/s] |
| 開発環境 |
GDLソフト
CAD: |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 １か月くらい ／学校やサークルの標準設計 電気系 ２か月くらい ／学校やサークル製のプリント基板 ソフト 2年くらい ／学校やサークルのサンプルを改良 |
| ロボットＰＲ | ユニバーサルマウスからセンサを4つに増やし、モータを改良しました。 |
