第37回マイクロマウス東北地区大会

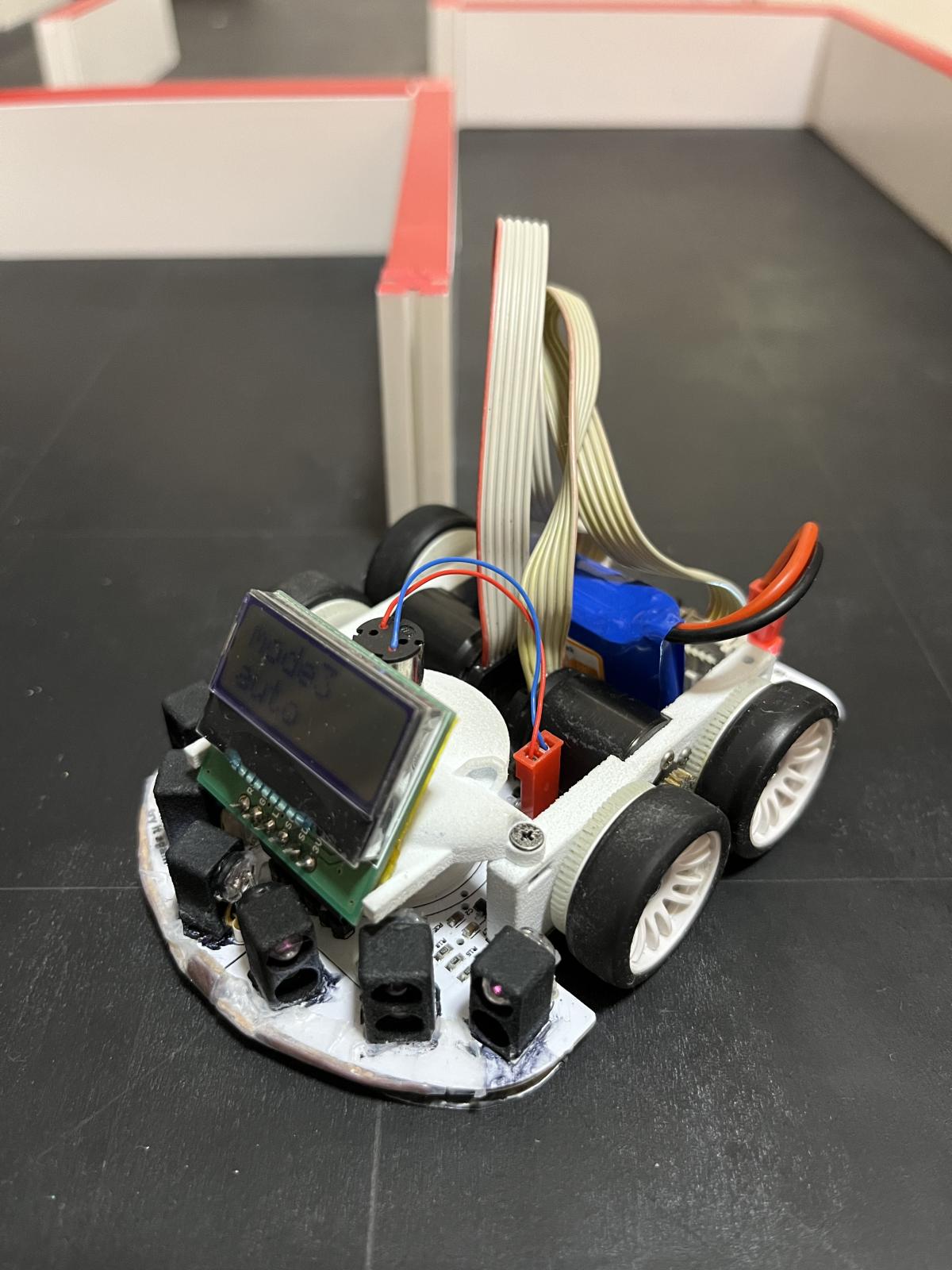

| クラシックマウス競技（エキスパートクラス） CM01 第 8 位 パールホワイト 西岡 詩珠 東京理科大学 Mice 公認記録：0:16.123 第１走行 : 0:31.377 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
ARM系 ／ STmicro STM32F446RE 180[MHz] ／ 128 [kB] ／ [kB] ／ 512 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 2 [セルor本] ／ 7.4[V] ／ [mAh] ／ モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ 1717 モータドライバIC：DRV8835 |
| 走行用以外のモータ |
用途： 吸引モータ ／ 種類： DCモータ／ 1 [個] ／ その他２無し |
| センサ | 赤外線センサ : 6 [個] ／ SFH4550, ST-1KL3A ／ 距離センサ（反射光量をAD変換） ／ ジャイロセンサ : 1 [個] ／ MPU6500 ／ ／ エンコーダ : 2 [個] ／ ／ 磁気式 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
100 x 80 x 40 [mm] 100 [g] |
| 動輪 補助輪 |
4 [輪]／ 直径 24 [mm] 幅 10 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（４輪）速度差方式 吸引機構： 吸引ファンを利用した吸着 ／ |
| 直進最高速度／加速度／旋回時速度 | 3.5[m/s] ／ 1[m/s/s] ／ 0.8[m/s] |
| 開発環境 |
C言語／STM32CubeIDE
シミュレータやＣＡＤ： メカ加工：3D プリンタ |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 5ヶ月 ／自身で設計したオリジナル 電気系 5ヶ月 ／プリント基板（自分で設計） ソフト 5ヶ月 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | ハムスターの耳とLCD付きです！ |
申込み時のデータです。競技会当日と異なる場合があります。
