2024年度マイクロマウス関西地区大会

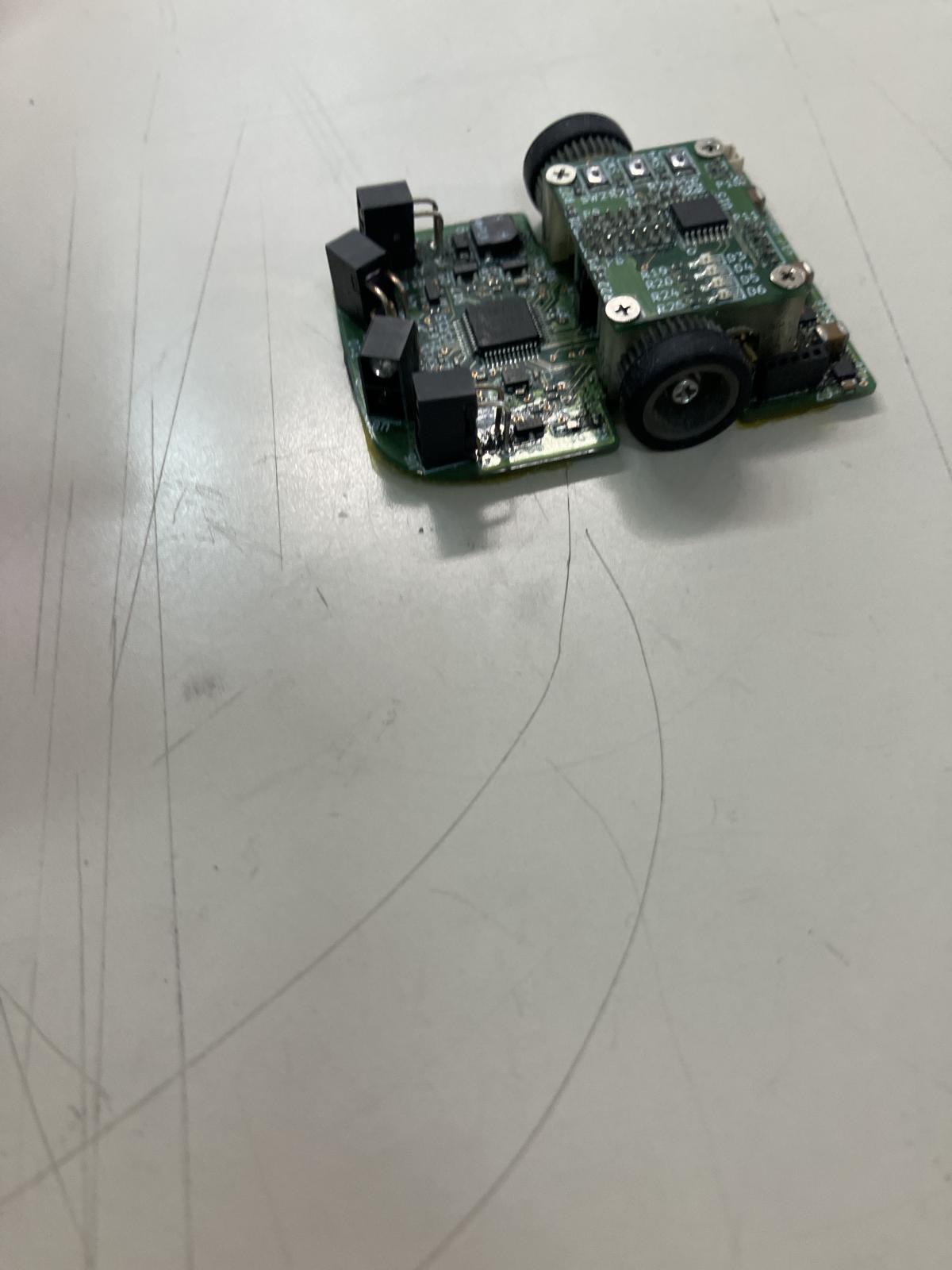

| マイクロマウス競技 MM09 第 15 位 佐野工トマト 小谷樹輝 佐野工科高校 公認記録：0:38.165 第１走行 : 0:56.372 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
RX系 ／ Renesas DRV8838 (R5F5631MDDFL) 96[MHz] ／ 250 [kB] ／ 64 [kB] ／ 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 1 [セルor本] ／ 3.7[V] ／ 150[mAh] ／ SureHobby モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ MK06-4.5 モータドライバIC：DRV8838 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 4 [個] ／ LBR-127 ／ 距離センサ（反射光量をAD変換） ／ ジャイロセンサ : 1 [個] ／ ICM-20648 ／ デジタル値出力型 ／ エンコーダ : 2 [個] ／ MA700 ／ 磁気式 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
53 x 39 x 16 [mm] 23 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 13 [mm] 幅 3 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ なし |
| 直進最高速度／加速度／旋回時速度 | 1[m/s] ／ 2[m/s/s] ／ 0.3[m/s] |
| 開発環境 |
C言語／ルネサスコンパイラ／e2 Studio
シミュレータやＣＡＤ： Fusion360.Kicad |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 １ヶ月 ／市販のキットを利用 電気系 １ヶ月 ／市販のキットを利用 ソフト １ヶ月 ／キットのサンプルプログラムを改良 |
| ロボットＰＲ | 先輩のマイクロマウスを受け継いでいます 今日初めてマイクロマウスを触りました |
申込み時のデータです。競技会当日と異なる場合があります。
