2024年度マイクロマウス関西地区大会
| クラシックマウス競技 CM14 第 11 位 鰤 堂本 剛志 大阪電気通信大学 自由工房 公認記録：0:38.242 第１走行 : 0:53.513 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
H8系 ／ Renesas H8 3694F 20[MHz] ／ 32 [kB] ／ 2 [kB] ／ 0 [kB] 使用マイコンボード：AKI-H8 |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 3 [セルor本] ／ 11.1[V] ／ 850[mAh] ／ kyPOM モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
ステッピングモータ／ 2 [個]／ オリエンタルモータ PKE243A-L モータドライバIC：サンケン SLA7078 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 可視光センサ : 3 [個] ／ コーデンシ ST-1KL3A ／ 距離センサ（反射光量をAD変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
120 x 68.3 x 88.2 [mm] 720 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 49.3 [mm] 幅 5 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
GDLソフト
シミュレータやＣＡＤ： Fusion360 |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 6か月 ／学校やサークルの標準設計 電気系 2か月 ／学校やサークル製のプリント基板 ソフト ６か月 ／学校やサークルのサンプルを改良 |

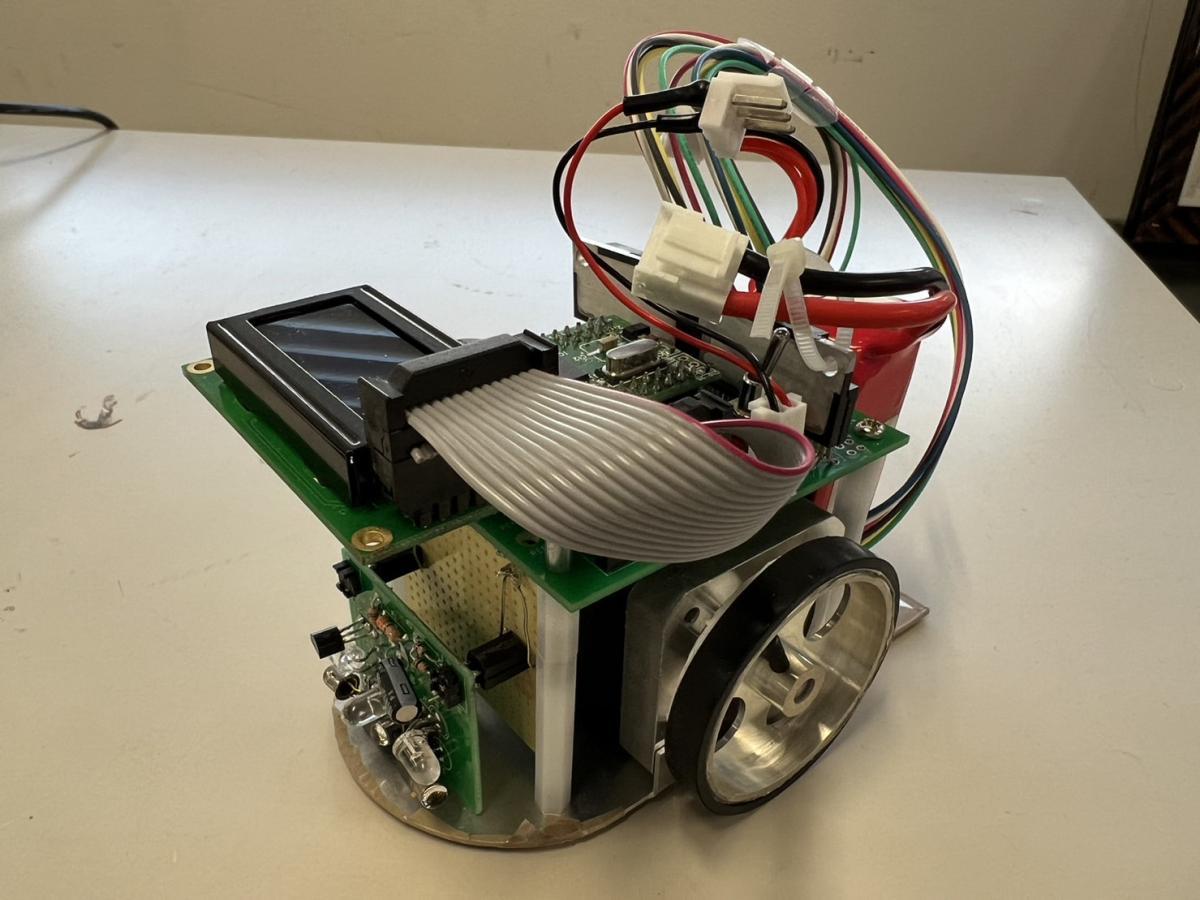

| ロボットＰＲ | ロボットの特徴は、タイヤとモーターの大きさと下板の素材がアルミなところです。サンプルプログラムの他、スピードを変えるプログラムと車体位置を補正する壁あてを２回行うプログラムがあります。そして今回新たに区間加速するプログラムとスラローム走行をできるようにしています。そして、しきい値の調整に力を入れ、安定して完走できるようにしました。 |
申込み時のデータです。競技会当日と異なる場合があります。
