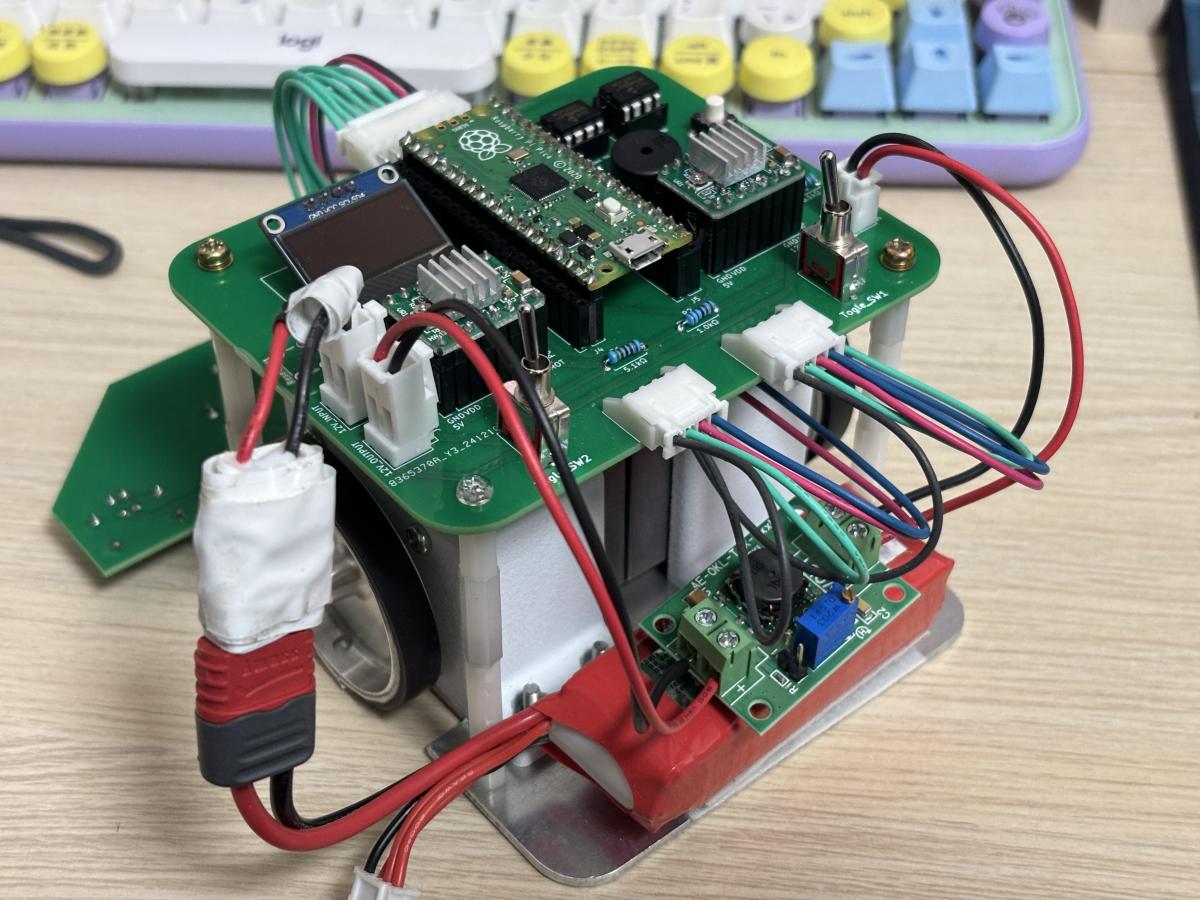

| ロボトレース競技 Robotrace (Line Follower) RT39 第 39 位 PicoTracer Neo (PicoTracer Neo) 後藤 健吾 Freedom kOBo 公認記録：0:38.390 第１走行 : 0:38.390 |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
ARM系 ／ RaspberryPi財団 RP2040 133[MHz] ／ 1 [MB] ／ 264 [kB] ／ 1 [MB] 使用マイコンボード：Raspberry Pi Pico |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 3 [セルor本] ／ 12[V] ／ 1000[mAh] ／ 不明 モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
ステッピングモータ／ 2 [個]／ PKP243D15A2 モータドライバIC：A4988 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 6 [個] ／ LBR-127HLD ／ 距離センサ（反射光量をAD変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
150 x 150 x 100 [mm] 1000 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 [mm] 幅 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
C言語／Arudino IDE
シミュレータやＣＡＤ： |
| アルゴリズム | トレース コース記憶なし |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 １年 ／学校やサークルの標準設計 電気系 １年 ／プリント基板（自分で設計） ソフト 半年 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | 去年製作したPicotracerから基盤、モーターともに変更し、ハードウェアを大幅に強化しました。また、今回ソフトにも修正を加え、ログ出力機能を実装できているはず？です！ |
