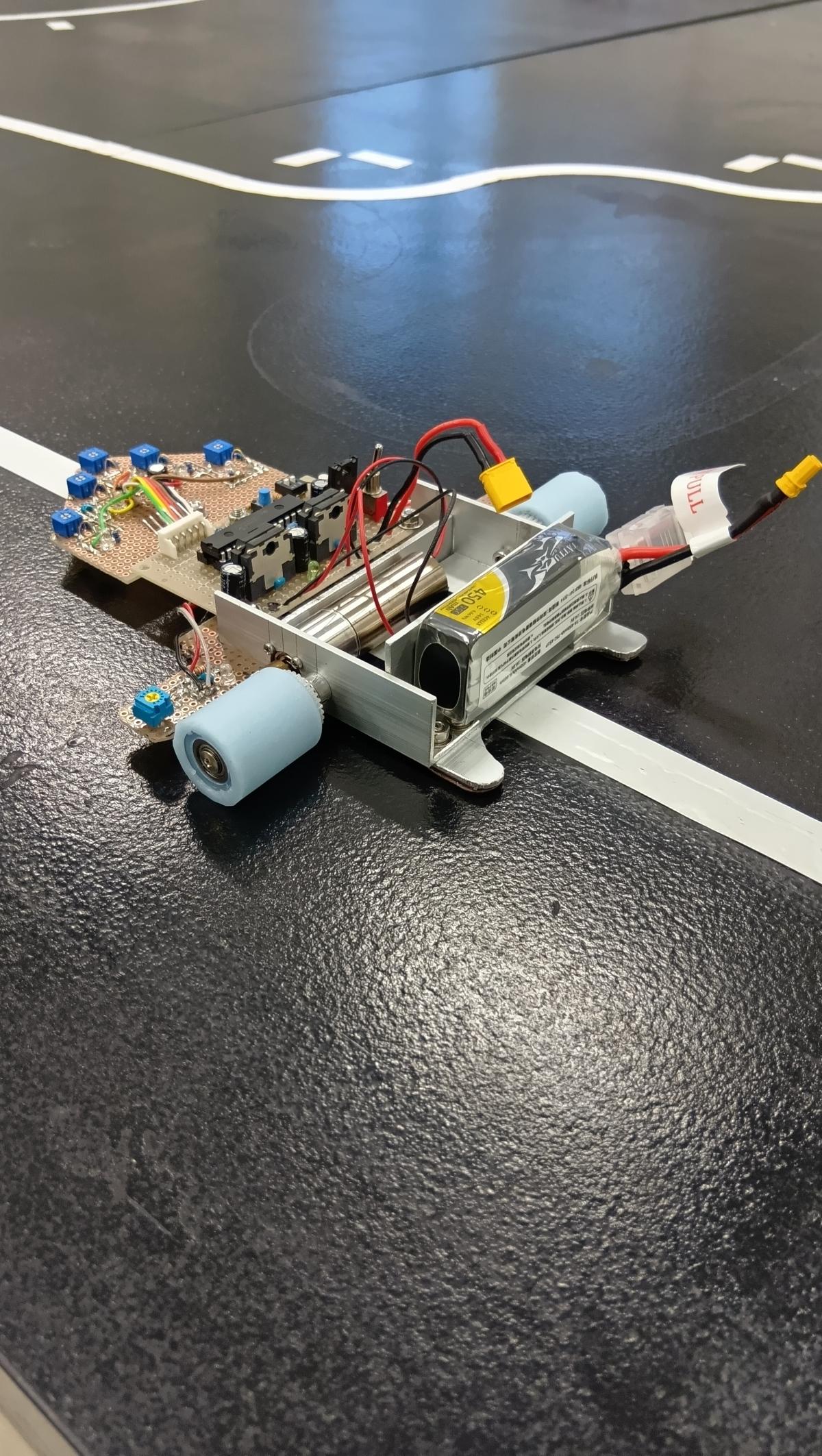

| ロボトレース競技 Robotrace (Line Follower) RT36 第 14 位 Strawberry parfait (Strawberry parfait) 内野 迅 埼玉県立狭山工業高等学校電子機械科 公認記録：0:16.946 ベストジュニア賞 2point 第１走行 : R |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
PIC系 ／ MICROCHIP 16F876A 20[MHz] ／ 0.35 [kB] ／ 0.25 [kB] ／ 8 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 4 [セルor本] ／ 14.8[V] ／ 450[mAh] ／ TATTU モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ MAXON DCX16L モータドライバIC：TOSHIBA TB6643KQ |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 7 [個] ／ 浜松フォトニクスS-7136 ／ ラインセンサ（反射光量を２値化変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
170 x 155 x 35 [mm] 43 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 22 [mm] 幅 26 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
C言語／C++／Microchipコンパイラ／MPLAB,MPLAB X
シミュレータやＣＡＤ： メカ加工：旋盤やフライス盤 |
| アルゴリズム | トレース コース記憶なし |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 5ヶ月 ／学校やサークルの標準設計 電気系 1ヶ月 ／学校やサークルの設計、ユニバーサル ソフト 5ヶ月 ／学校やサークルのサンプルを改良 |
| ロボットＰＲ | 横幅が小さいので小回りしやすいのが特徴です。 |
