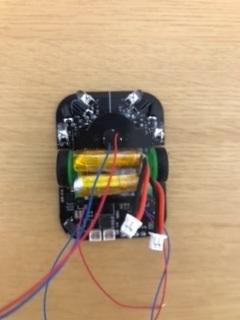

| マイクロマウス競技ファイナル（32x32区画） Micromouse Final MM03 TITAN (taitan) 小峰 龍之介 東京理科大学 Mice 公認記録：リタイア 第１走行 : R |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
ARM系 ／ STmicro STM32G491CEU 170[MHz] ／ 512 [kB] ／ 112 [kB] ／ [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 2 [セルor本] ／ 7.4[V] ／ 100[mAh] ／ モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ NFP-D0612 モータドライバIC：drv8835 |
| 走行用以外のモータ |
用途： 吸引用 ／ 種類： DCモータ／ 1 [個] ／ NFP-D0612 その他２無し |
| センサ | 赤外線センサ : 4 [個] ／ OSI5FU3A11C + LTR-4206E ／ 距離センサ（反射光量をAD変換） ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
56 x 41 x 25 [mm] 20 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 13 [mm] 幅 3.8 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 吸引ファンを利用した吸着 ／ |
| 直進最高速度／加速度／旋回時速度 | [m/s] ／ [m/s/s] ／ [m/s] |
| 開発環境 |
C言語／C++／STM32CubeIDE
シミュレータやＣＡＤ： Fusion360 メカ加工：3D プリンタ |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |
機械系 1年 ／自身で設計したオリジナル 電気系 6か月 ／プリント基板（自分で設計） ソフト 1か月 ／自身で作ったオリジナルプログラム |
| ロボットＰＲ | TITANは前作の欠点を改善するべく、開発した機体です。具体的には4輪から2輪への変更、重量物を回転軸周りに集め、慣性モーメントの低減、2セル化などを行い、高い旋回性能を発揮することを期待しています。 大会では完走と最短を決めることを目標としています。 |
