第38回全日本学生マイクロマウス大会
| マイクロマウス競技 MM11 ゆずぱんまん号 小林 柚太郎 並木中等科研部ロボット班 公認記録：リタイア 第１走行 : R |
|
| ＣＰＵ クロック／ROM／RAM／DataROM |
ＣＰＵ系列：
RX系 ／ Renesas R5F5631MDDFL 96[MHz] ／ 25 [kB] ／ 64 [kB] ／ 32 [kB] |
|---|---|
| バッテリー | ＣＰＵ系： LiPo ／ 1 [セルor本] ／ 37[V] ／ 150[mAh] ／ SureHobby モータ系： ＣＰＵ関係と共用 |
| 走行用モータ | 種類：
DCモータ／ 2 [個]／ MK06-4.5 モータドライバIC：DRV8838 |
| 走行用以外のモータ |
その他１無し
その他２無し |
| センサ | 赤外線センサ : 4 [個] ／ LBR-127 ／ 距離センサ（反射光量をAD変換） ／ ジャイロセンサ : 1 [個] ／ ICM-20648 ／ デジタル値出力型 ／ エンコーダ : 2 [個] ／ MA700 ／ 磁気式 ／ |
| サイズ 長さx幅x高さ[mm] 重量[g] |
53 x 39 x 16 [mm] 23 [g] |
| 動輪 補助輪 |
2 [輪]／ 直径 13 [mm] 幅 3 [mm] 補助輪なし |
| ロボット構造 | 操舵方式：
左右（２輪）速度差方式 吸引機構： 無し ／ |
| 直進最高速度／加速度／旋回時速度 | 1.2[m/s] ／ 2[m/s/s] ／ 1.2[m/s] |
| 開発環境 |
Renesas開発ソフトorコンパイラ
ＣＡＤ： |
| アルゴリズム | 足立法 |
| 製作期間／ＰＲ （メカ、電気、ソフト） |

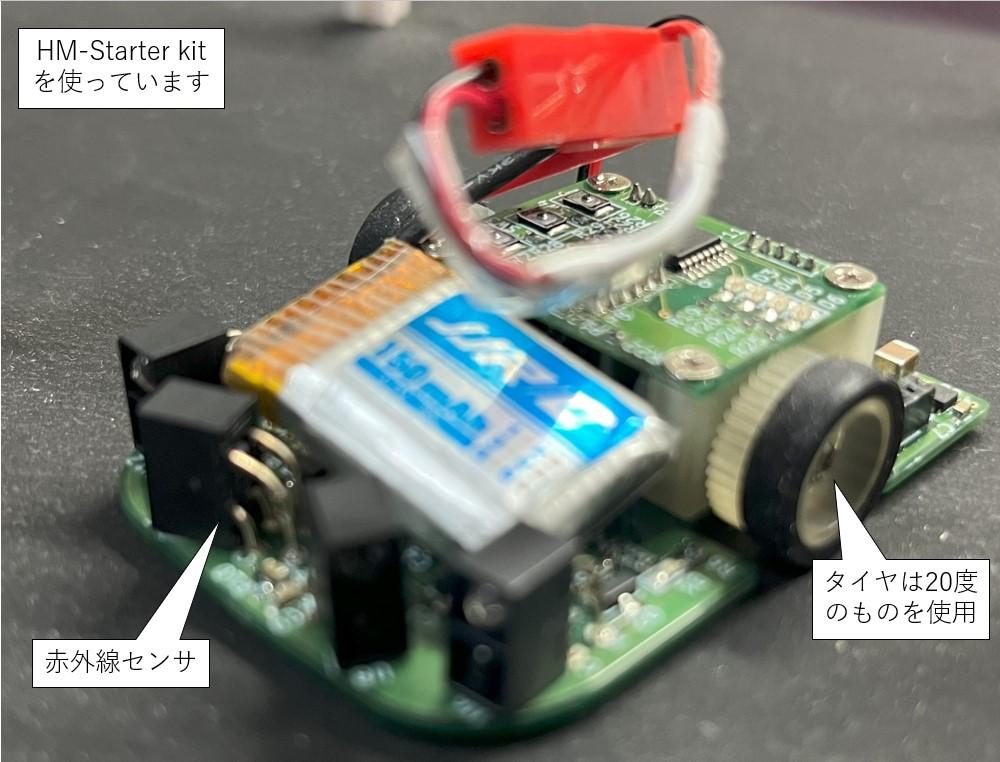

機械系 1か月 ／市販のキットを利用 電気系 1か月 ／市販のキットを利用 ソフト 約2年 ／キットのサンプルプログラムを改良 |
| ロボットＰＲ | 安定した走行のための調整に加えて、今回はスラローム走行ができるようになりました。前回の大会では壁につっかかって3回転してからゴールするというミラクルがあったので、今回もミラクルが起きてうまくゴールしてくれると信じています。 |
